【杭州繼保電氣集團】服務工程師微機保護裝置調試心得

返回列表 來源: 發布日期: 2020.09.07 瀏覽量:1
        DY11聯結組別變壓器差動保護分析(以杭州繼保電氣集團電子科技有限公司產品VIP-9695變電器差動微機保護裝置為例)

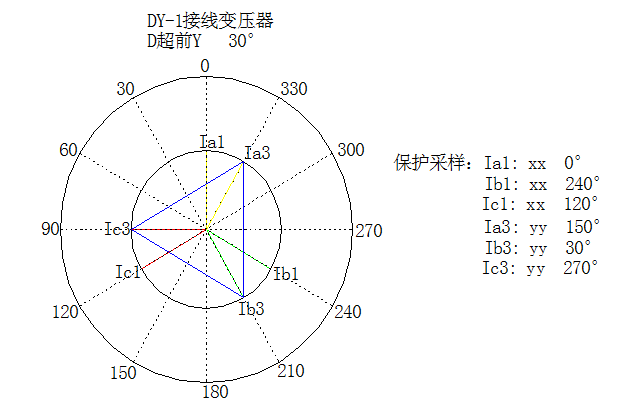

        從聯結組別分析出Y側電流超前D側電流30°,畫出電流矢量圖 IX1為D側電流(X=a,b,c)IX3為Y側電流(X=a,b,c),因我公司差動電流算法采用差流和算法(即Y側與D側電流互感器相差180°)
保護采樣角度應為:
Ia1 --0°;Ib1 --240°;Ic1 –120°

Ia3-150°;Ib3 –30°;Ic3–270°

杭州繼保電氣集團有限公司

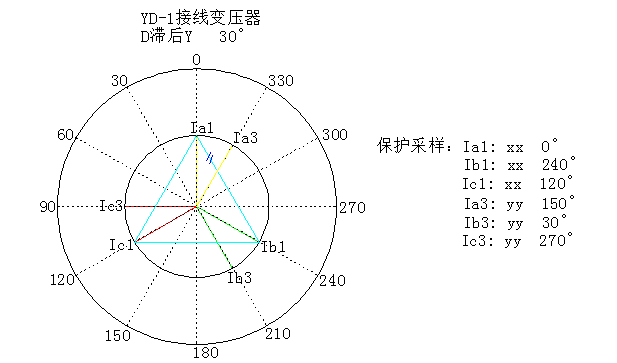

電流矢量圖

差流計算公式:

        杭州繼保電氣集團

制動電流計算公式:

微機保護裝置

不平衡系數計算方法:

杭州繼保電氣集團

UNH為變壓器Y側額定電壓
UNL為變壓器Δ側額定電壓
nH為變壓器Y側電流互感器變比
nL為變壓器Δ側電流互感器變比
I2eH為變壓器Y側二次額定電流
I2eL為變壓器Δ側二次額定電流
采樣計算 以A相電流為例:

微機保護裝置

kS為實際使用容量
當兩側電流互感器極性相差180°時 A相差流和制動電流計算(以A相為例)
微機保護

微機保護

附錄A:

杭州繼保電氣集團

差流計算公式:

微機保護裝置

制動電流計算公式:

微機保護

不平衡系數計算方法:

杭州繼保電氣集團

UNH為變壓器Y側額定電壓
UNL為變壓器Δ側額定電壓
nH為變壓器Y側電流互感器變比
nL為變壓器Δ側電流互感器變比
I2eH為變壓器Y側二次額定電流

I2eL為變壓器Δ側二次額定電流

附錄B:

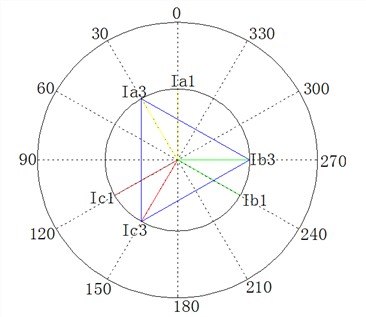

電流矢量圖

差流計算公式:

差流計算公式

制動電流計算公式:

制動電流計算公式

不平衡系數計算方法:

繼電保護

UNH為變壓器Y側額定電壓
UNL為變壓器Δ側額定電壓
nH為變壓器Y側電流互感器變比
nL為變壓器Δ側電流互感器變比
I2eH為變壓器Y側二次額定電流
I2eL為變壓器Δ側二次額定電流
