什么是
微機保護裝置的備自投呢？備自投是“備用電源自動投切”的簡稱。按備自投的對象不同，最常見的大致有兩種類型：1.進線備自投：進線備自投以進線為對象，接近于雙電源。2.母聯備自投：母聯備自投以母聯開關為對象。

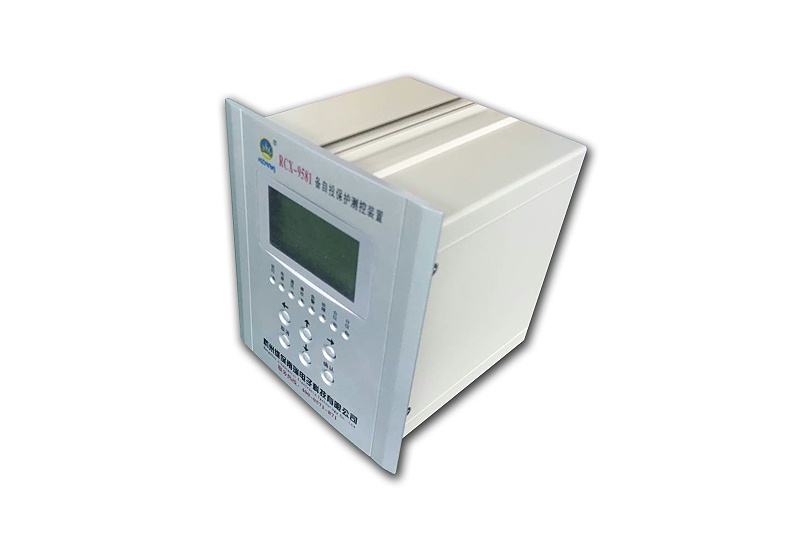

這里我們主要講解杭州繼保電氣集團公司9581型號的進線備自投現場用戶遇到的常見的一個問題：

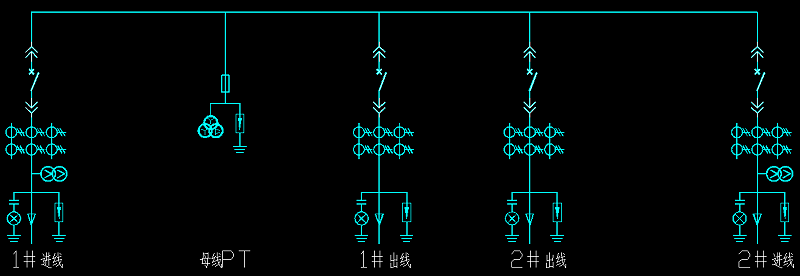

下圖是簡易的模擬現場系統圖
根據系統圖可知，有兩條進線，兩條出線，一個母線PT；我們所講的進線備自投，就是安裝與進線開關柜上，因?yàn)檫M(jìn)線備自投本身就帶有電流保護功能，從而大多數滿足現場實際要求的情況下，直接使用進線備自投替代原有進線的保護裝置。
9581進線備自投裝置只有一種備自投方式及自恢復：備自投方式一及方式一自恢復。
以上述系統圖為例
微機保護裝置備自投方式一：1#進線為主供電，2#進線為備供電，當1#進線由于某種原因停電，備自投斷開1#進線斷路器開關，閉合2#進線斷路器開關，由2#進線供電；
自恢復：當1#進線恢復有電后，備自投斷開2#進線斷路器開關，合上1#進線斷路器開關，恢復至1#進線主供電。
進線備自投安裝在相應的進線柜上，電流就采集相應進線柜的電流。
在現場施工隊的接線過程中，由于存在進線電壓和母線電壓，容易出現混淆，在這里做出兩種電壓接線的解析。
從備自投的以下三個條件來分析：
備自投方式一的充電條件：
①任何一相測量電流（Ia、Ic）≧線路有流門檻值；——如投“方式1檢進線電流”，需要此條件。
②1＃進線電壓≧線路有壓門檻值；
③1# 開關檢測到合位信號且無分位信號
④2# 開關沒有檢測到合位信號
⑤2#進線電壓≧線路有壓門檻值；——如投“方式1檢進線電壓”，需要此條件。
備自投動作條件：
①測量電流（Ia、Ic）均小于無流設定值；
②1＃進線電壓小于線路無壓門檻值；
③2＃進線電壓≧線路有壓門檻值； ——如投“方式1檢進線電壓”，需要此條件。
④1#進線合位，2#進線分位；
自恢復動作條件：
①檢測到1＃進線無合位信號；
②檢測到1＃進線分位信號；
③檢測到2＃進線合位信號；
④1＃進線電壓≧線路有壓門檻值；
1.備自投電壓采集接進線線電壓
從備自投的充電條件、動作條件及自恢復條件可以看出，備自投的電壓采集必須接有1#，2#進線電壓，才能完全可靠的使進線備自投完成方式一及自恢復的功能
2.備自投電壓采集接母線電壓
從備自投的充電條件和動作條件中可以看出，如裝置中不投“方式1檢進線電壓”，備自投方式一可以動作，但此時不能確定動作后，2#進線是否有電。從自恢復動作條件看，當備自投方式一動作后由2#進線供電，由于備自投的電壓采集全都引自于母線PT，此時滿足自恢復動作條件，備自投自恢復動作，恢復至1#進線供電，但1#進線實際還是沒電，最終導致整個變電站停電。
